IJPEM
Error compensation using variable stiffness in orbital grinding
공작물의 강성을 고려한가공 오차 보정 기술 개발
최우천/고려대학교
- 새로운 오차 보정 방식 적용 결과, 기존 오차 대비 1/4 수준의 오차를 나타냄

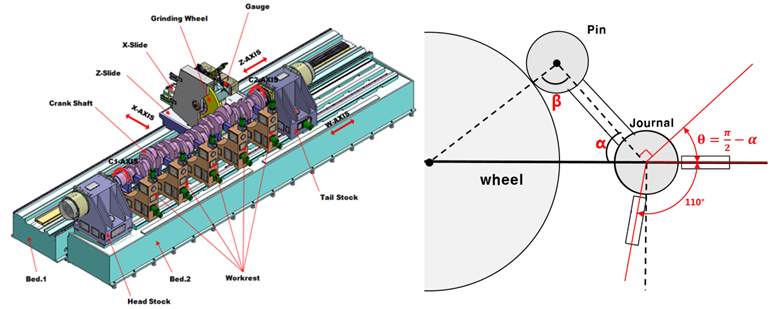

- 크랭크샤프트의 핀부를 가공할 때는 크랭크샤프트를 저널축 중심으로 회전시키고 이때의 핀 궤적을 숫돌이 따라가면서 가공하는 오비탈 가공 방식을주로 사용함.
- 오비탈 가공 특성 상, 가공 지점과 가공 방향은 지속적으로 변화하기 때문에 가공지점에 따른 공작물의 강성 또한 지속적으로 변화하고 가공 오차에 영향을 줌.
- 크랭크샤프트와 방진구의 강성, 가공 지점간의 관계를 식으로 표현하고 식을 토대로 발생 오차를 예측하고 방진구의 위치 조절로 오차를 보정함
